Go语言物联网开发安科瑞ADW300/4G电能表数据上传mqtt平台-电表接线到传输数据完整流程

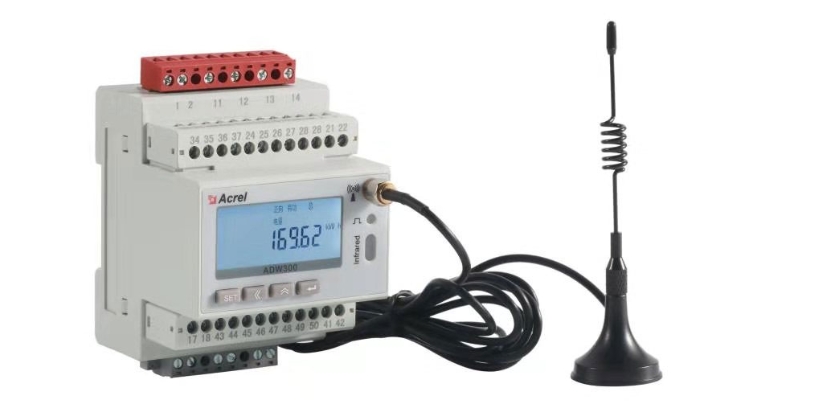

电能表功能说明

ADW300是方便用户进行用电监测、集抄和管理,可灵活安装在配电箱中,可用于电力运维、环保监管等在线监测类平台中。我们本案例是用于工业售电公司对出售电的管理,设备可以监控用电情况、故障监控及警报,售电公司可以通过设备传回的数据进行分析给出最优用电指导,为生产企业降本增效,根据故障提醒维修电工可以快速反应抢修,减少生产企业损失。

GoFly快速开发平台开发售电管理系统

客户为什么选择我们,我们框架真么能胜任吗,这些都是客户和使用gofly科技企业和开发者们关系的,从开发实践后给大家分享一下。为什么我们把Go作为框架语言,这都是居于当下市场趋势,我们科技现在不是以前搞个信息展示网站、内容展示平台、电商,服务端核心在存取及简单数据处理。当下是大数据分析辅助生产、工业数字化系统智能化自主生产、安全生产系统等这些需要我们系统性能、安全、稳定、可靠、易于维护不能给生产企业增加成本、软件迭代速度快(不能企业转变生产模式软件半天出不来)。基于当下需求服务端要具备云计算开发、云原生能力,不能一套系统切套多能语言dll吧。我们做个项目就直接用Go开发mqtt broker整项目都是Go语言,这种我们整套系统完全可靠、后期维护有保证、降低成本、自主开发可以契合项目每个需求,这样软件出来才能满足客户生产需要。

设备数据上传mqtt平台操作教程

这篇文章记录如何从设备接线安装、通电、连接电脑调试工具、配送设备、传输数据到mqtt服务器、mqtt服务器搭建、mqtt服务器成功收到设备数据,一个网站物联网数据传输流程。

1.设备接线

  • 电源接在:1和2上
  • 电压线:黄色接A相电压、绿色接B相电压、红色接C相电压。
  • 输出端接入互感器:按照黄绿红顺序接线,带*号接入红色、不带*号接入白色。
  • 通讯接口(接入电脑调试):RS485线,a接21,b接22、或者T/R+接21——T/R-接22

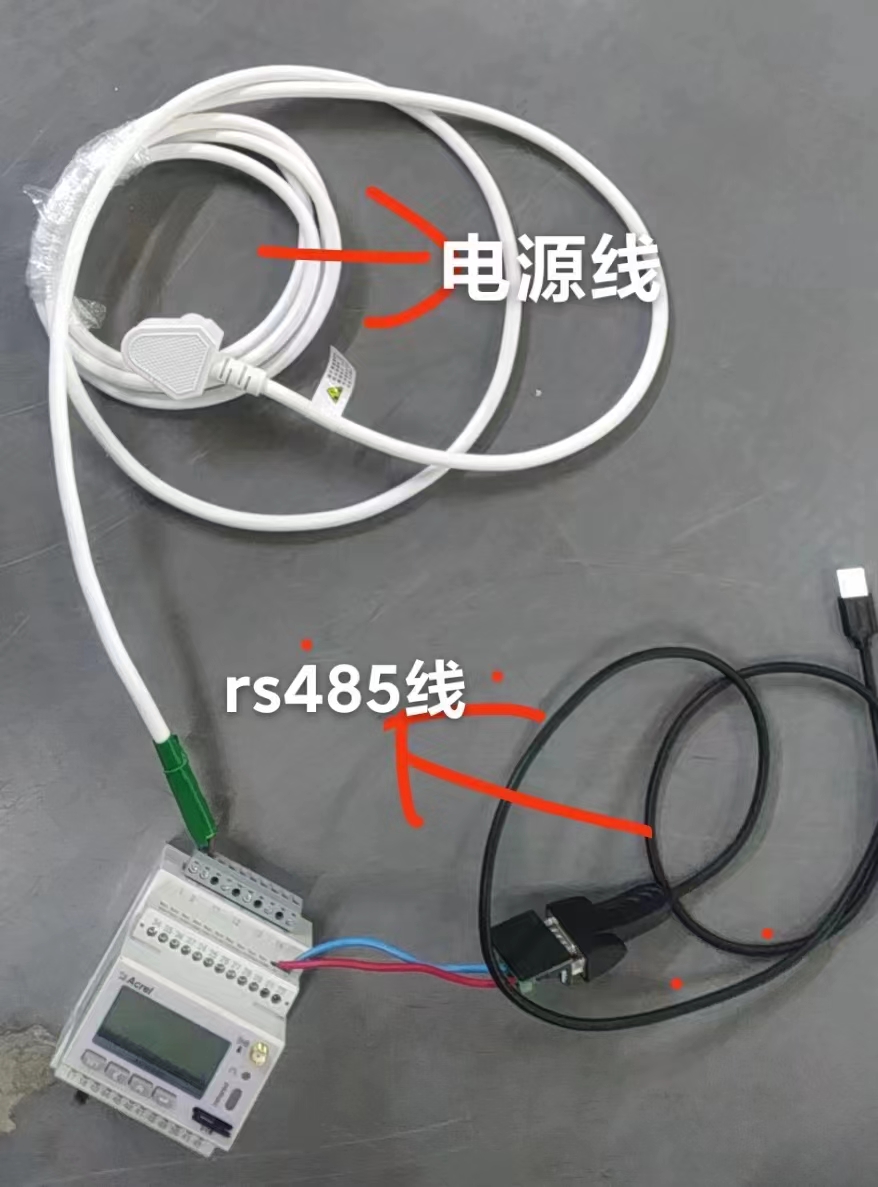

需要一个转接线如上图

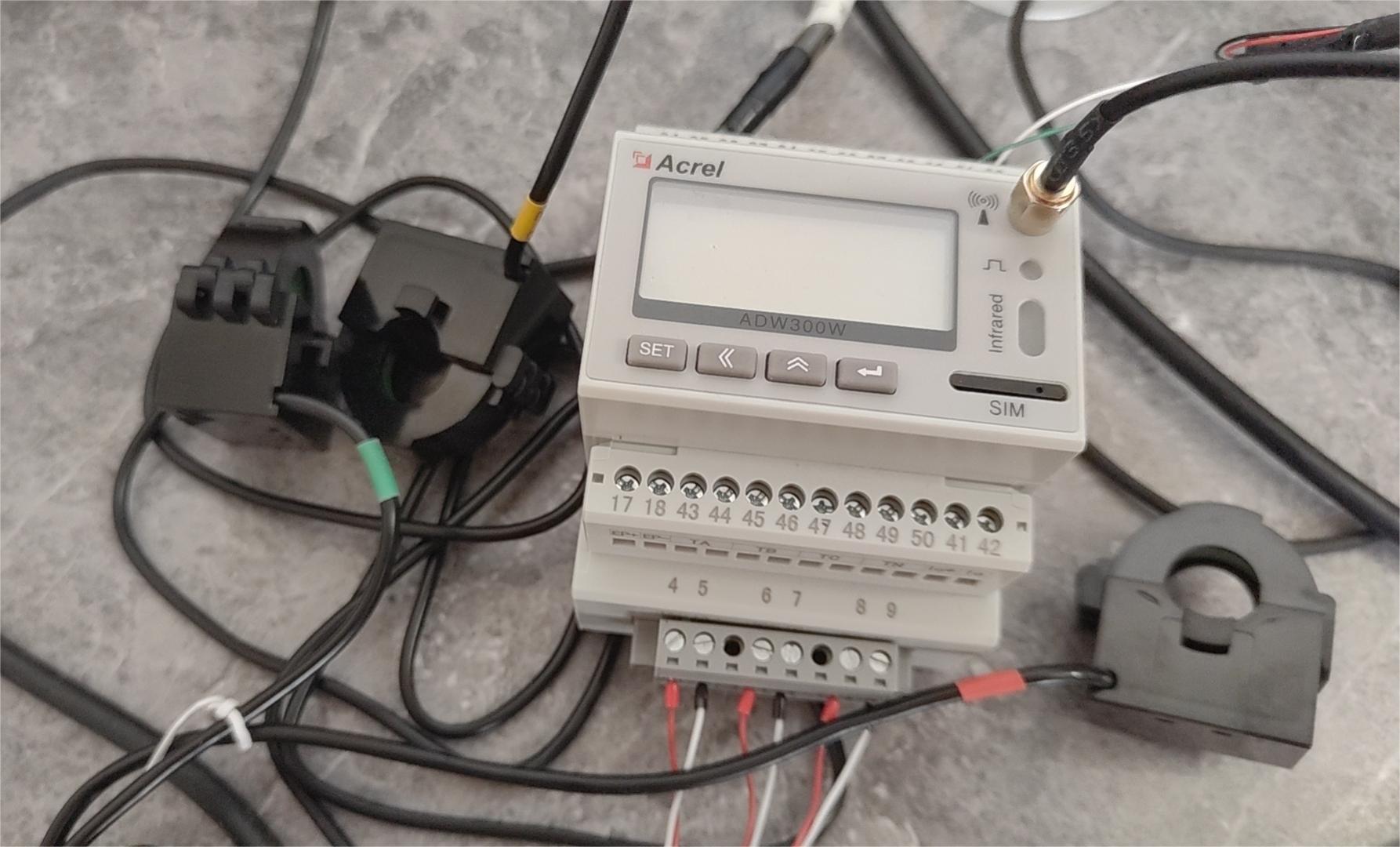

全部接线后如图上图所示

2.打开调试软件配置通讯参数

a.把接好的通讯接口usb插入电脑双击打开调试软(需要软件包夹客服微信跟我们要)。

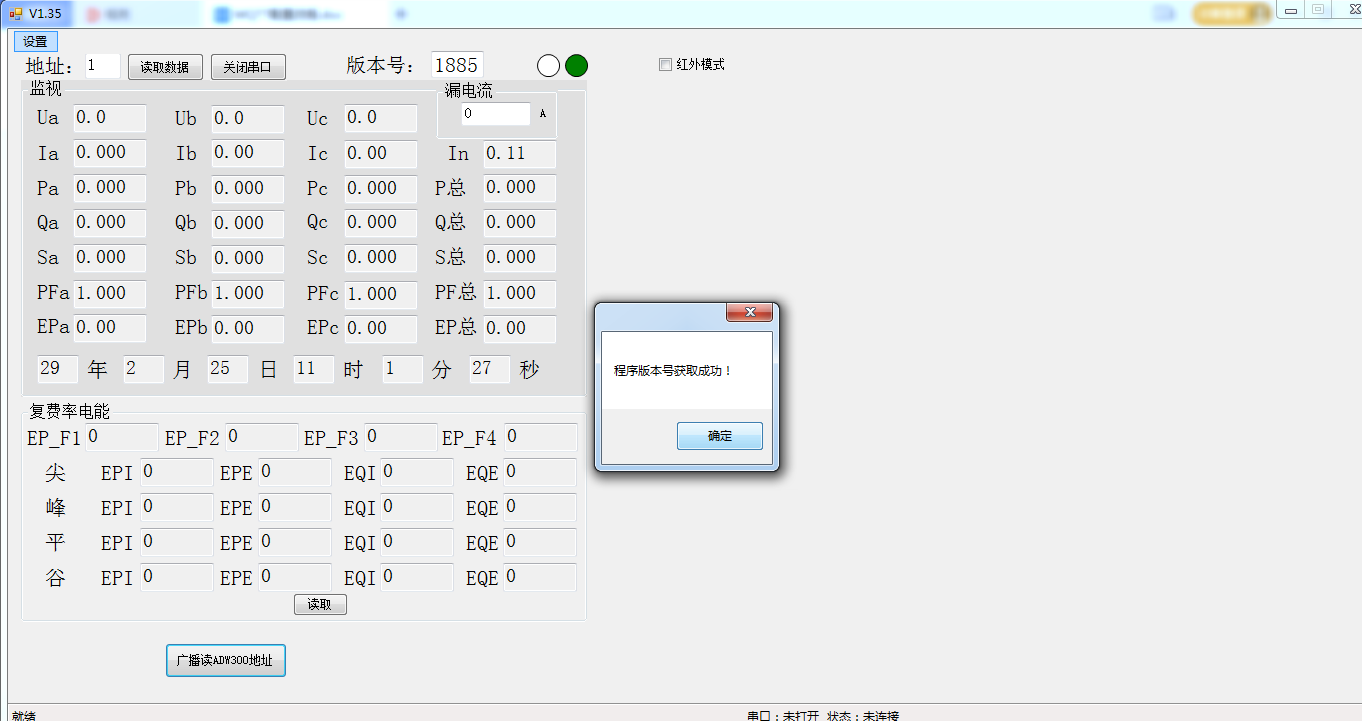

b.开启时如果提示COMX开启成功,点击“广播读ADW300地址”,显示版本号获取成功后右侧设置见面可视。

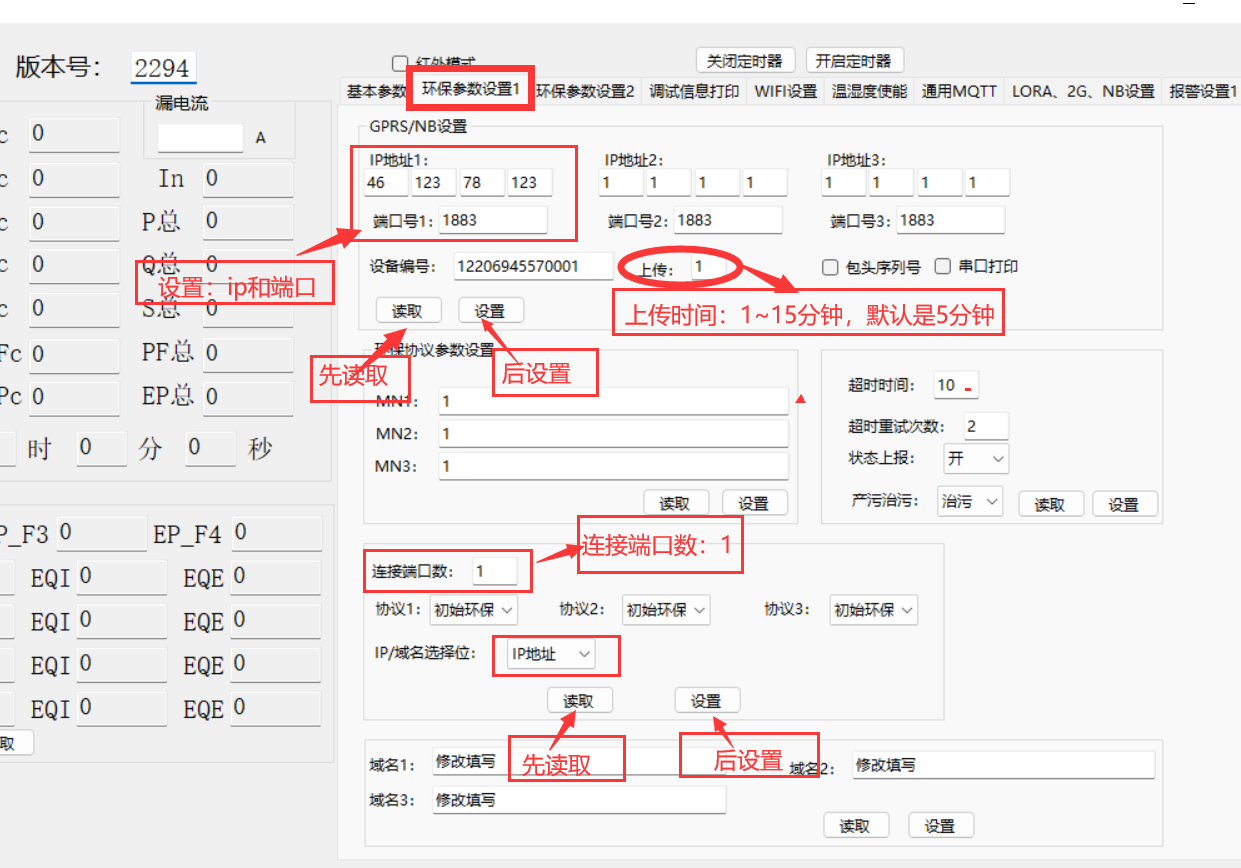

c. 进入环保参数设置1界面设置IP,端口 以及上传时间,可选择以IP或者域名两种形式,设置前请务必先读取一下。

操作流程:

具体配置,在GPRS/NB设置栏设置,Mqtt服务器的ip和端口

IP地址:x,x,x,x

端口号:xxxxx

设备编号:14位,电表侧面的条形码下面。

上传:可以设置 1~15 [单位:分钟,默认是5分钟]

点击“设置”,保存参数

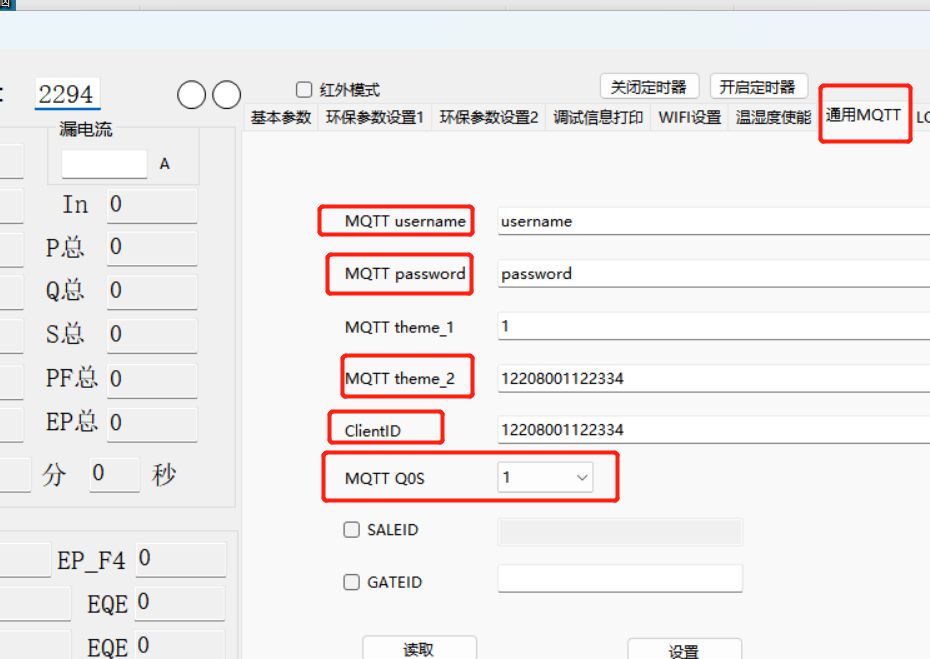

d.找到通用MQTT该界面设置MQTT相关参数,同样设置前先读取一下,mqtt-theme1代表下发主题,mqtt-theme2代表上报主题。

配置内容:

MQTT username:订阅设备需要username,若无要求,可以默认“1”

MQTT password:订阅设备需要password,若无要求,可以默认“1”

MQTT theme-1: 下发主题,一般不用, 默认“1” ​

MQTT theme-2: 上传主题,/若无要求,可以默认填“设备编号” ​

ClientID:客户设置,默认电表的14位设备编号,如果特殊要求,再沟通 ​

MQTT QOS: 1 (电表需要mqtt服务器的应答,所以需要设置qos:1)

到此配置完成,下面去服务器安装mqqt服务。

3.打包部署mqtt服务

该版本电表仅支持​​MQTT v3.1.1​​​ 版本协议,我们去下载:​​代码包​​ 。

3.1.开发启动

无需go mod tidy,因为无第三方包依赖。直接启动main.go文件即可。

go run main.go

3.2.打包部署

windows 环境下构建:

  • linux:
    GOOS=linux
    GOARCH=amd64
    go build -o mqttgofly
  • windows:
    go build -o mqttgofly
    构建完成后,直接运行二进制包即可。

4.Linux 系统部署

部署在Linux 系统需要赋与 ​​mqttgofly​​​ 可执行权限,​​chmod 744 ./mqttgofly​

在存放​​mqttgofly​​文件目录下打开终端,运行如下命令:

chmod 744 ./mqttgofly

部署请看开发文档:​​mqttv3开发文档​

连接成功后我们可以看到结果如下:

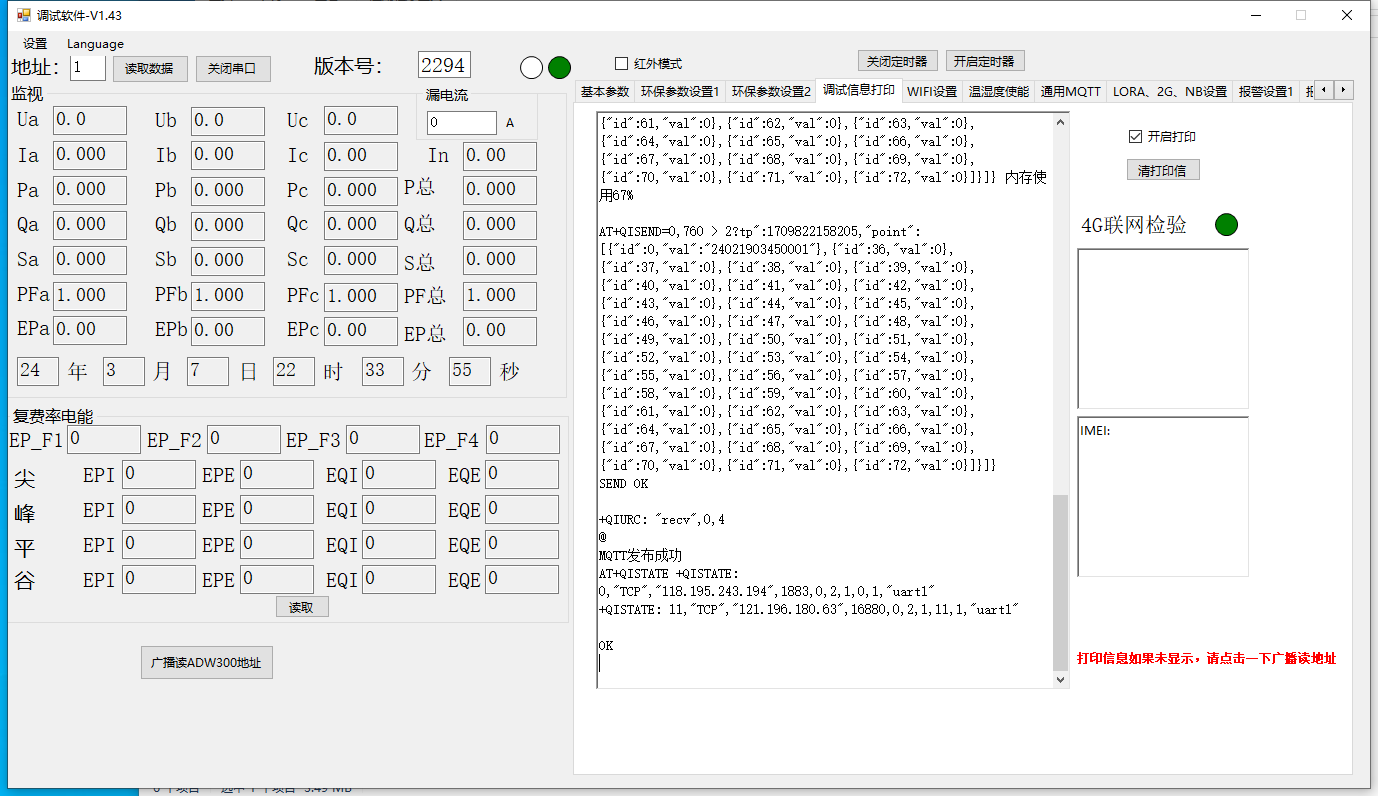

调试工具mqtt消息推送成功

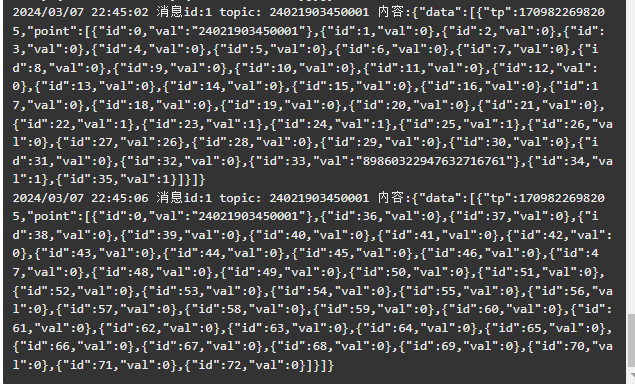

服务器mqtt收到设备推送的消息
